一、W5001 光缆施工工具箱
工具箱配置及说明：
|
序号 |
工具名称 |
件数 |
用途 |
|
1 |
双口光纤剥皮钳 |
1把 |
剥离光纤涂覆层/紧包层 |
|
2 |
组合套筒扳手 |
1套 |
安装光缆接续盒/终端盒 |
|
3 |
2m卷尺 |
1把 |
量开剥光缆长度 |
|
4 |
美工刀 |
1把 |
开剥光缆辅助工具 |
|
5 |
蛇头钳 |
1把 |
剪断光缆加强芯 |
|
6 |
横向开缆刀 |
1把 |
纵向横向开剥光缆 |
|
7 |
镊子 |
1把 |
盘光纤 |
|
8 |
剪刀 |
1把 |
剪光纤纤维 |
|
9 |
老虎钳 |
1把 |
剪断光缆中钢丝 |
|
10 |
尖嘴钳 |
1把 |
接续用辅助工具 |
|
11 |
微型螺丝批 |
2把 |
紧固螺丝用 |
|
12 |
内六角扳手 |
1套 |
安装内六螺丝 |
|
13 |
活动扳手 |
1把 |
接续用辅助工具 |
|
14 |
组合螺丝批 |
2把 |
装卸光缆接续盒 |
|
15 |
酒精泵瓶 |
1个 |
清洁光纤 |
|
16 |
记号笔 |
1只 |
标记光纤号 |
|
17 |
手电筒 |
1把 |
夜晚施工照明用 |
,

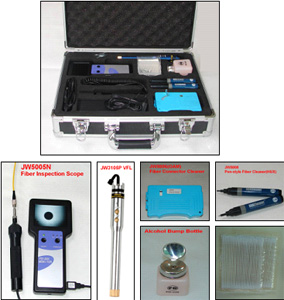

二、JW5002N 光纤清洁工具箱
工具箱配置及说明：
|
序号 |
名称 |
数量 |
用途 |
|
1 |
200倍光纤显微镜 |
1台 |
观察光纤头 |
|
2 |
JW3105-P可视故障定位仪 |
1支 |
检测断点，接头，弯曲 |
|
3 |
光纤清洁带 |
1个 |
清洁陶瓷插芯和光纤头 |
|
4 |
笔式光纤清洁器 |
2支 |
清洁适配器内接头及内壁 |
|
5 |
酒精泵 |
1个 |
清洁光纤、擦拭套筒等 |
|
6 |
清洁棉签 |
2包 |
清洁 |
三、JW5003 光缆检修工具箱
配置丰富，携带方便，功能全面
产品概述
JW5003光缆检修工具箱配备了JW3205袖珍型光功率计、JW3304N光纤寻障仪、光纤切割刀以及一些常用工具等，具有光功率检测、长/短距离故障定位和光缆接续施工等多重功能。因其形体轻巧、携带方便，可广泛应用于光纤光缆施工工程、线路维护、机房检测等场合。
集合多重功能：光功率检测、长/短距离故障定位、接续施工
重量轻、携带方便，操作使用便捷
配置
|
序号 |
工具名称 |
型号 |
件数 |
用途 |
|
1 |
光纤寻障仪 |
JW3304N |
1台 |
长/短距离寻障 |
|
2 |
酒精瓶 |
5mL |
1只 |
存储酒精 |
|
3 |
小型光纤切割刀 |
|
1把 |
切割光纤，制备断面 |
|
4 |
袖珍型光功率计 |
JW3205 |
1台 |
光功率测量 |
|
5 |
内六角扳手 |
|
2套 |
拆装接头盒 |
|
6 |
双口剥纤钳 |
|
1把 |
剥除光纤护套和涂覆层 |
|
7 |
钢丝钳 |
|
1把 |
剪切光缆加强筋 |
|
8 |
活动扳手 |
8” |
1把 |
拆装接头盒 |
|
9 |
美工刀 |
|
1把 |
开剥光缆（另配1片刀片） |
|
10 |
十字起 |
|
1把 |
拆装接头盒 |
|
11 |
一字起 |
|
1把 |
拆装接头盒 |
|
12 |
说明书 |
JW5003 |
1本 |
使用保养说明 |
|
13 |
工具箱 |
JOINWIT |
1只 |
存放和携带工具 |
四、JW5004 FTTx施工工具包
Fttx施工工具包是解决Fttx光纤到户快速接续施工中的皮线开剥、光纤切割、清洁和测试等工序的简单便捷的集成，是施工操作人员的理想工具包。
技术指标：
|
序号 |
工具名称 |
件数 |
用途 |
|
1 |
光纤剥线钳 |
1把 |
剥离光纤涂覆层/紧包层 |
|
2 |
皮线光缆剥皮钳 |
1把 |
开剥皮线光缆外护套 |
|
3 |
酒精泵瓶 |
1个 |
盛放酒精，清洁光纤用 |
|
4 |
清洁棉签 |
2包 |
清洁功率计探测器 |
|
5 |
JW3105-P 红光笔 |
1支 |
检测光纤断点，对纤使用 |
|
6 |
JW3208光功率计 |
1台 |
测量光纤损耗 |
|
7 |
JW-21光纤切割刀 |
1台 |
切割光纤 |
|
8 |
工具包 |
1个 |
装放上述工具 | |
| |
|
|
|
